主な追加機能

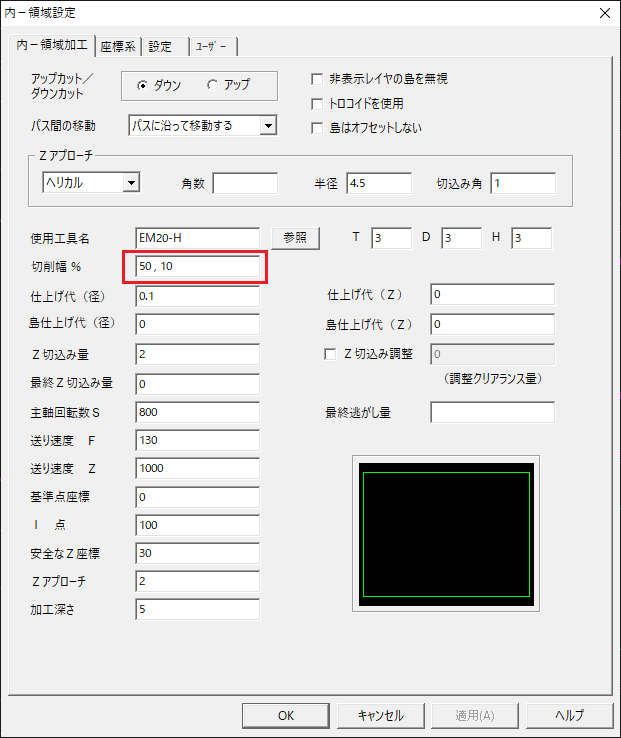

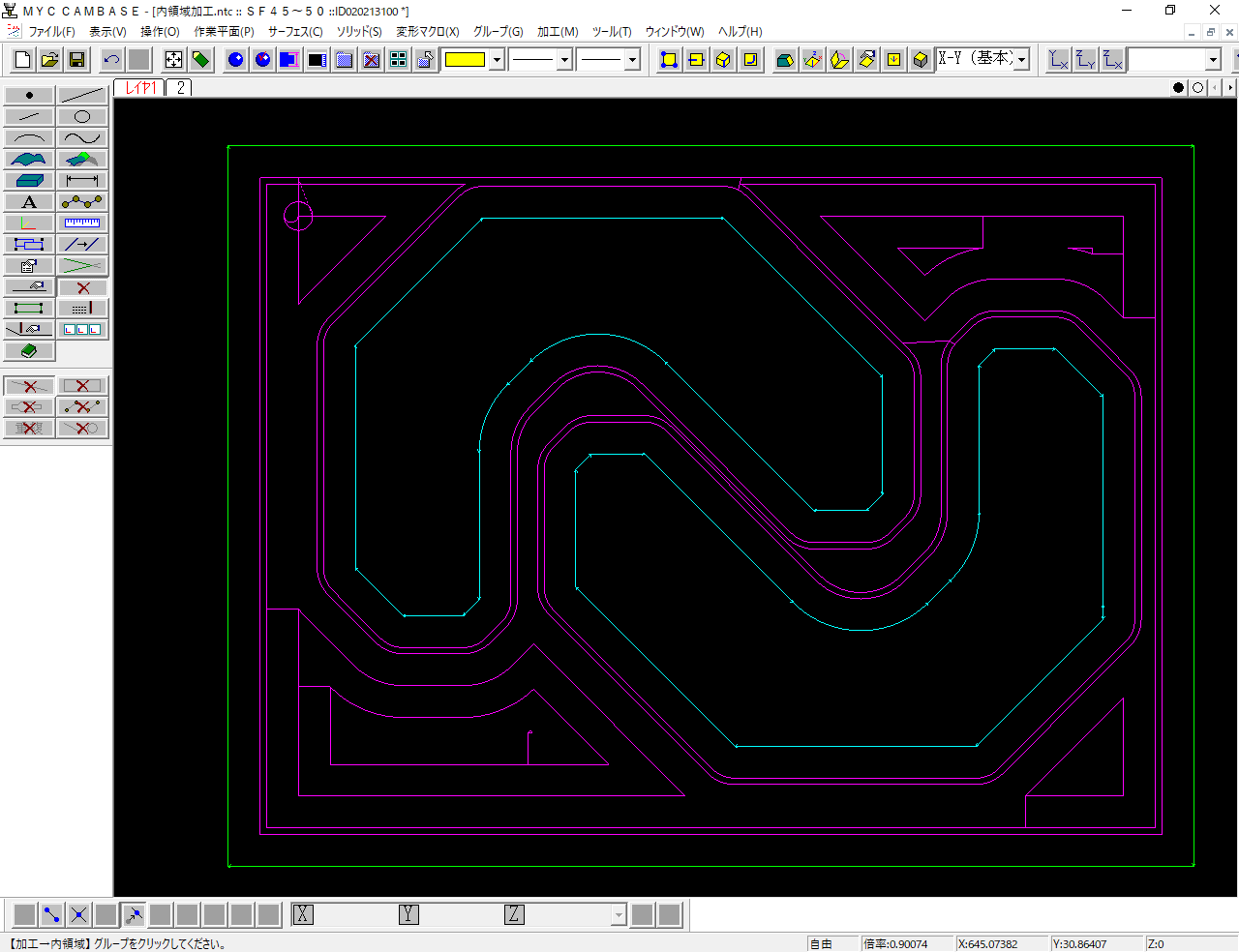

  • 内領域加工で形状部の径切込み比率を別に設定できるようにしました

 ボールエンドミルで加工する場合、1回の高さで残る部分は形状に接する部分が多く
 次の高さの切込みで負荷が多くなるため形状に接する部分のみ径方向の切込みを
 調整できるようにしました。

設定方法

指定方法は切削幅の項目で、形状に接する部分のパーセンテージを変更する場合は, で区切り入力してください。

例 50 , 10 全体は50% 形状部は 10% になります

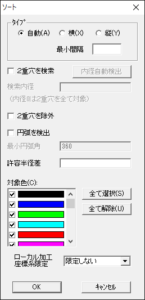

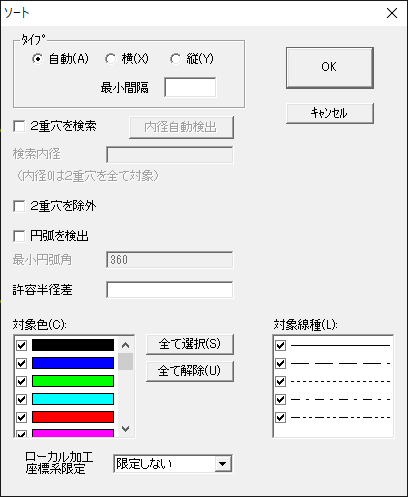

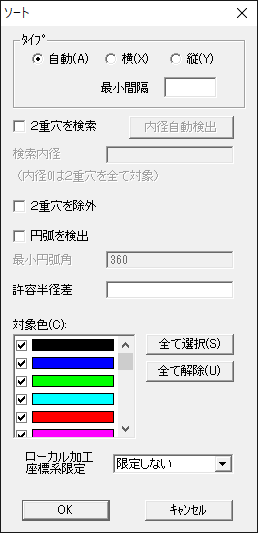

  • 穴検出 円から検索に線種を追加しました

 円から検索及び円から一括検索で対象線種項目を追加しています。

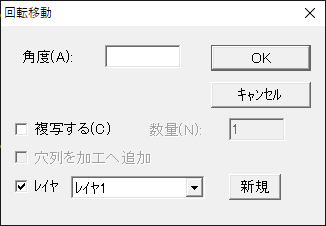

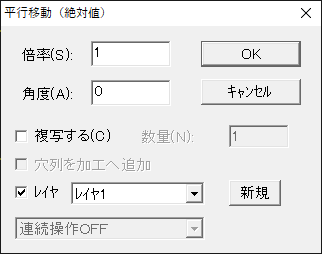

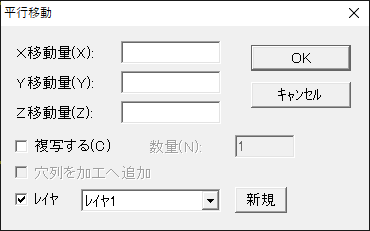

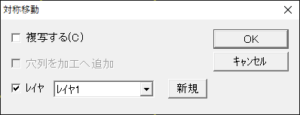

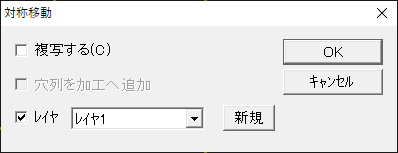

  • 移動・複写にレイヤ新規作成機能を追加しました

各ダイアログに新規作成ボタンを追加し操作中にレイヤを作成できるようにしました。

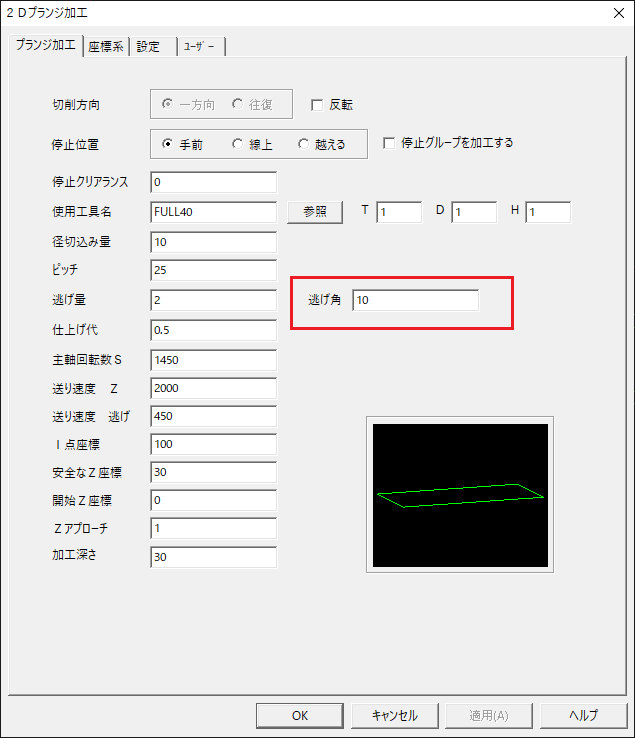

  • プランジ加工の逃げに角度を追加しました

 指定された角度で逃げてからZを上げます。

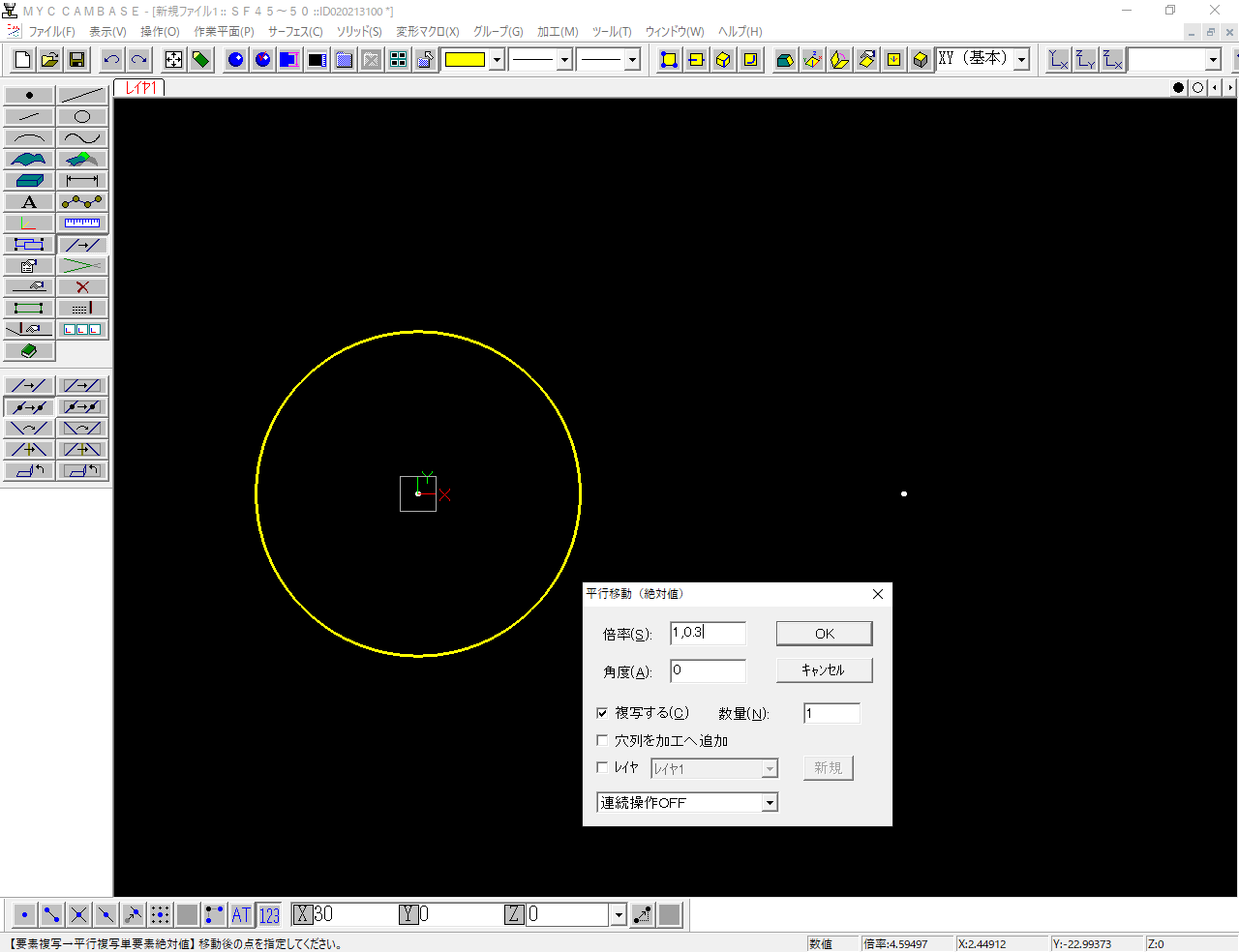

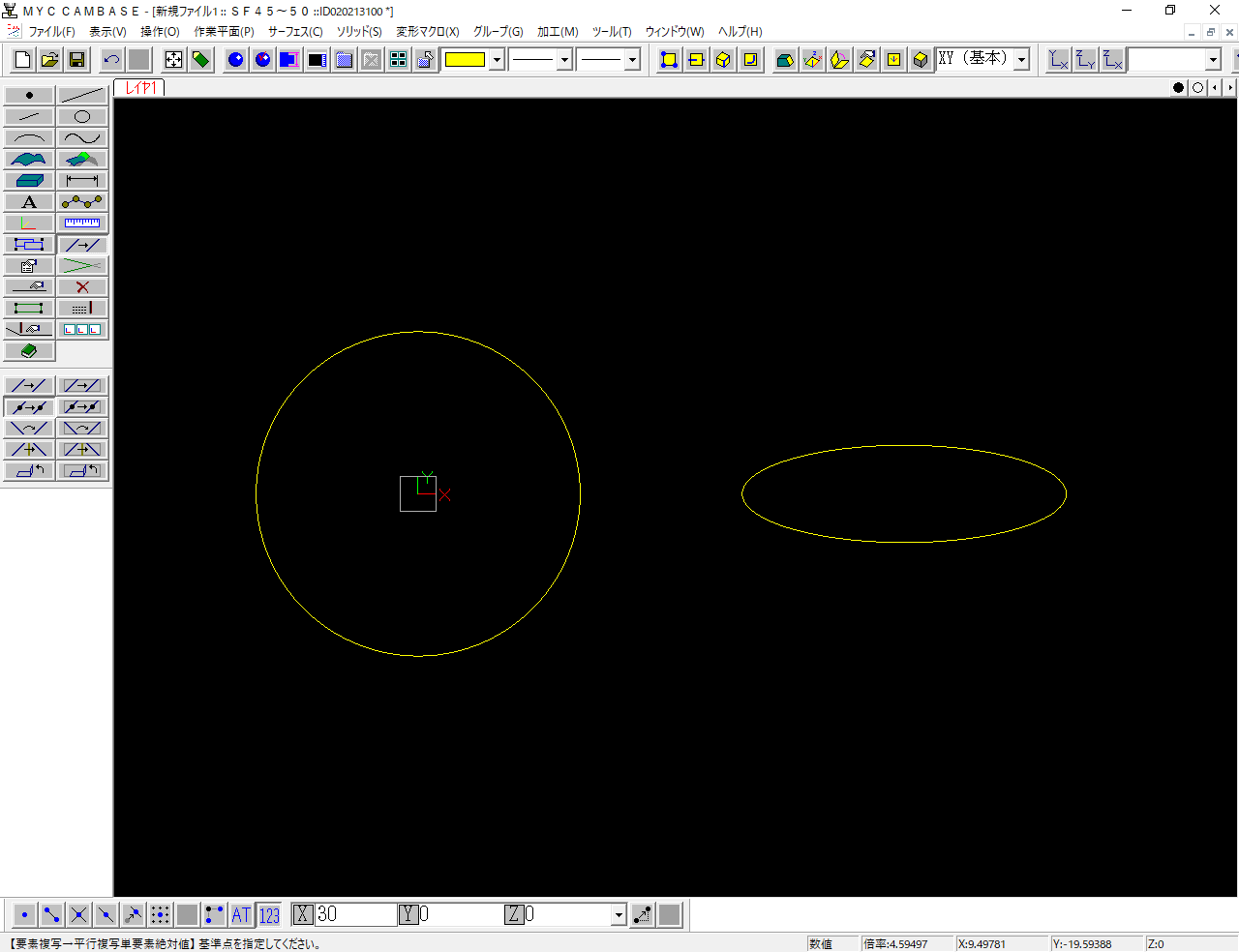

  • 2D倍率変換をXY別々に設定出来るようになりました

要素の絶対値移動/グループの絶対値移動/グループの点列配置

XYの倍率を個別に設定する場合は, で区切り入力してください 例: 1,0.5

  • サブプロ部分を描画する設定を追加しました

工程リストの描画詳細ボタンをクリックします。

サブプロ描画にチェックを入れます。

  • ワイヤ上下異形状加工で上下が同じ円弧の場合G2/G3で出力するようにしました
  • 旋盤 輪郭みぞ加工で初回切込みの送り速度を設定できるようにしました
