追加の主な機能
2D取り残し加工にCL削除機能追加
不要なパスを囲み削除出来る様にしました。

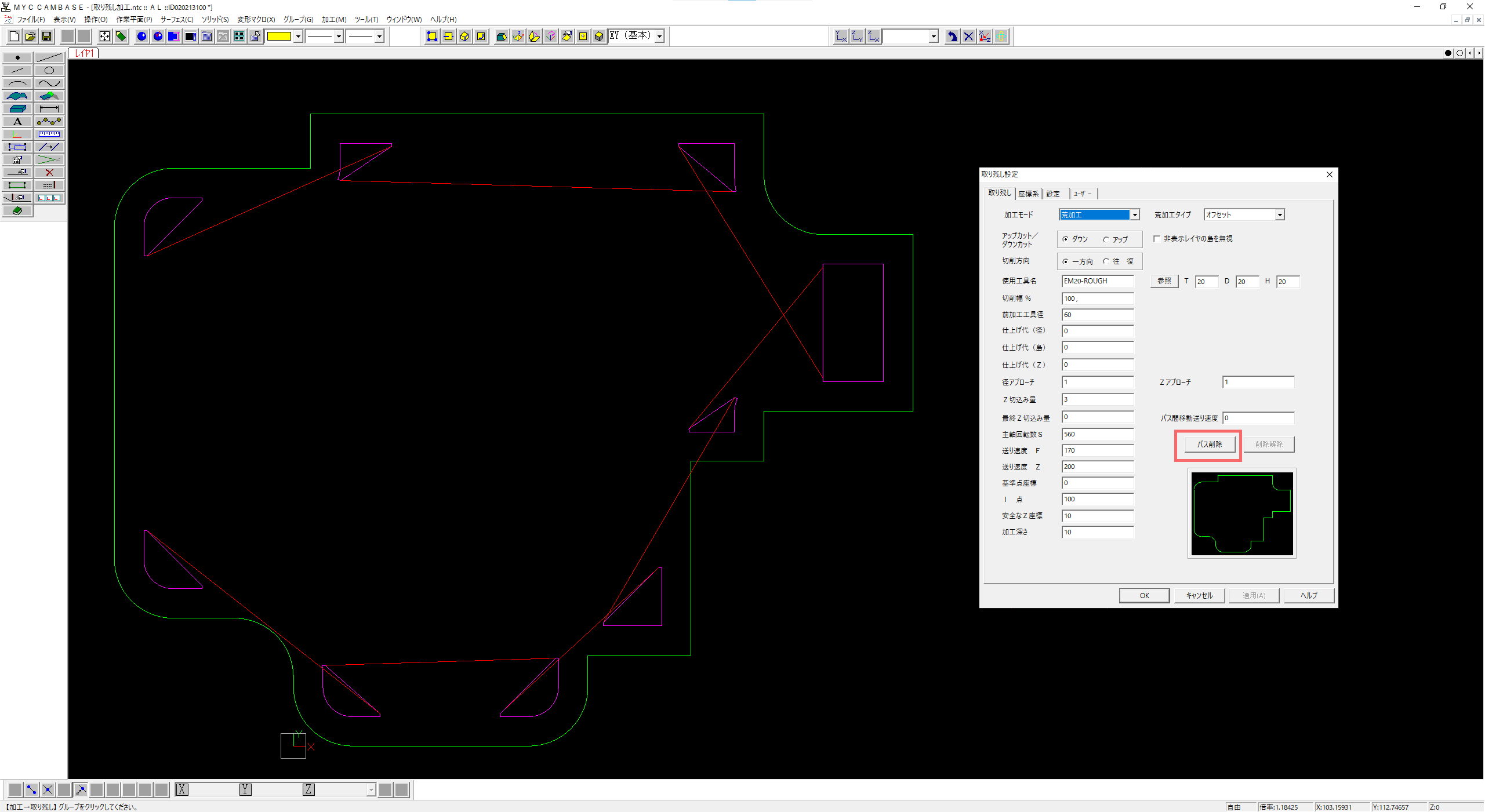

パス削除ボタンをクリックします。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-1-1024x560.png)

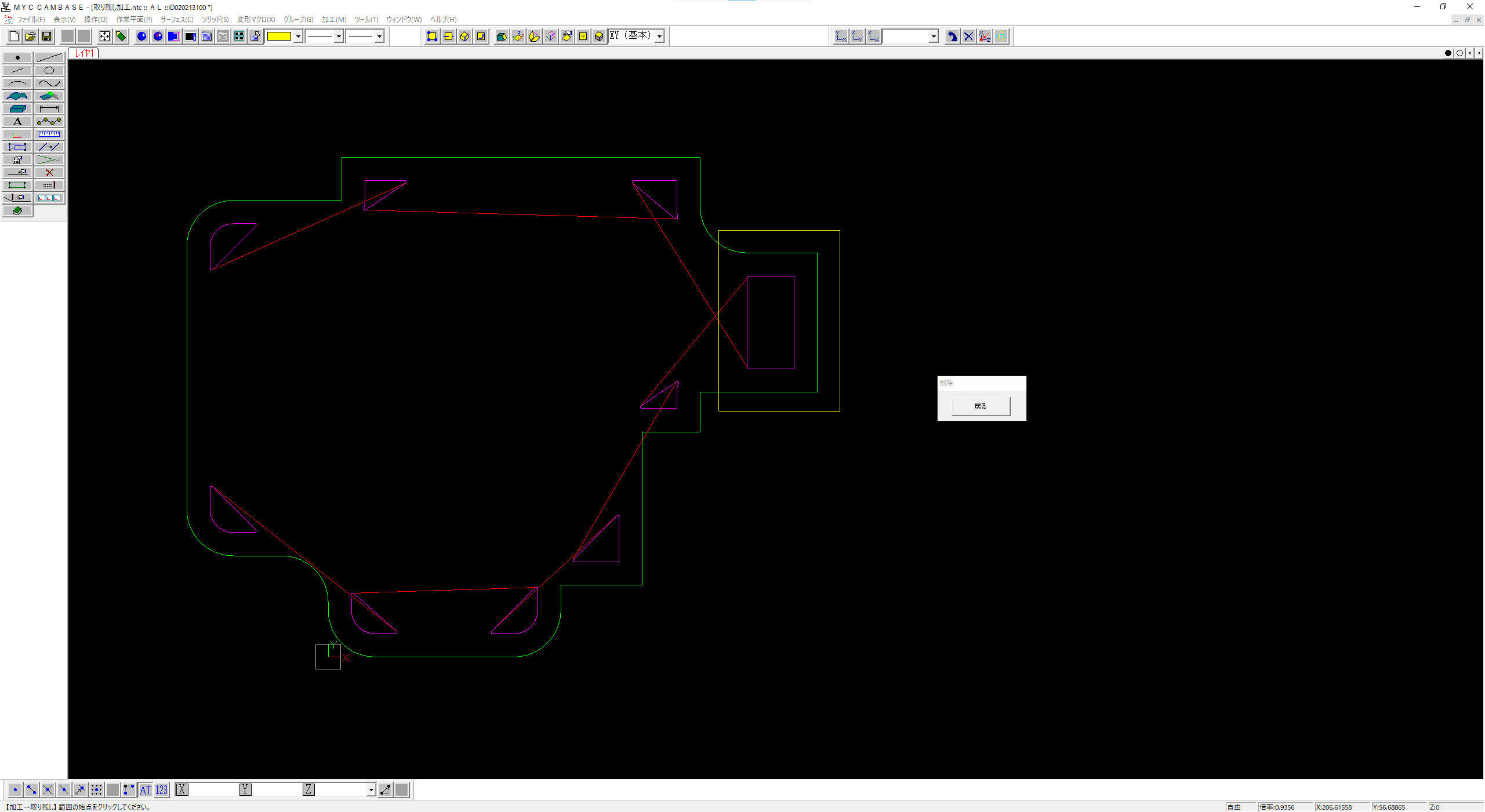

削除するパスを囲み選択後、戻るボタンをクリックします。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-2-1024x560.png)
削除されたパスになります。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-3-1024x560.png)
3D除変フィレット
従来複数エッジの場合は各エッジの端点で半径を指定する必要がありましたが、
途中のエッジを省略出来る様になりました。

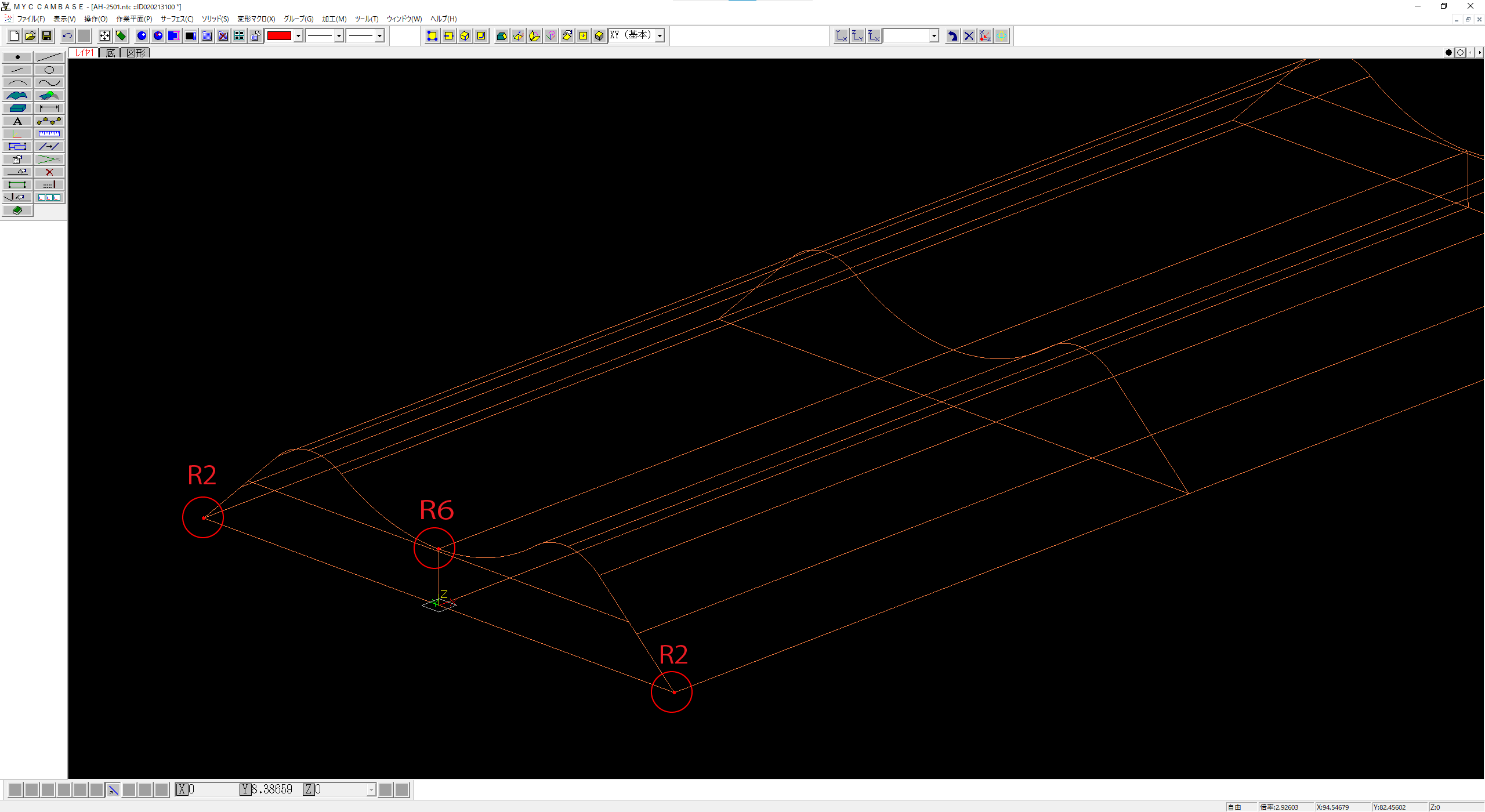

R2とR6の間は省略して設定
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-4-1024x560.png)

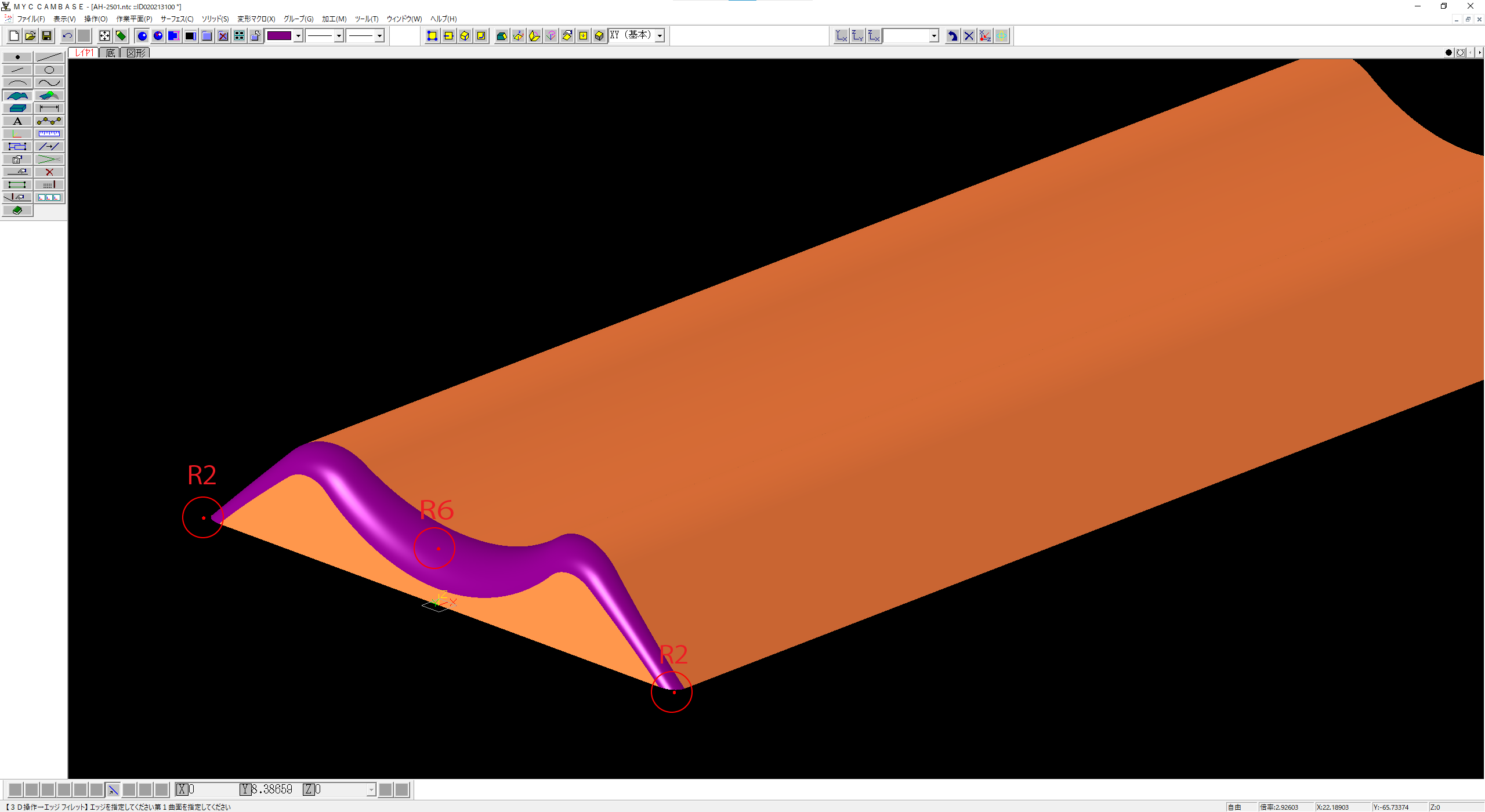

フィレット設定後
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-5-1024x560.png)

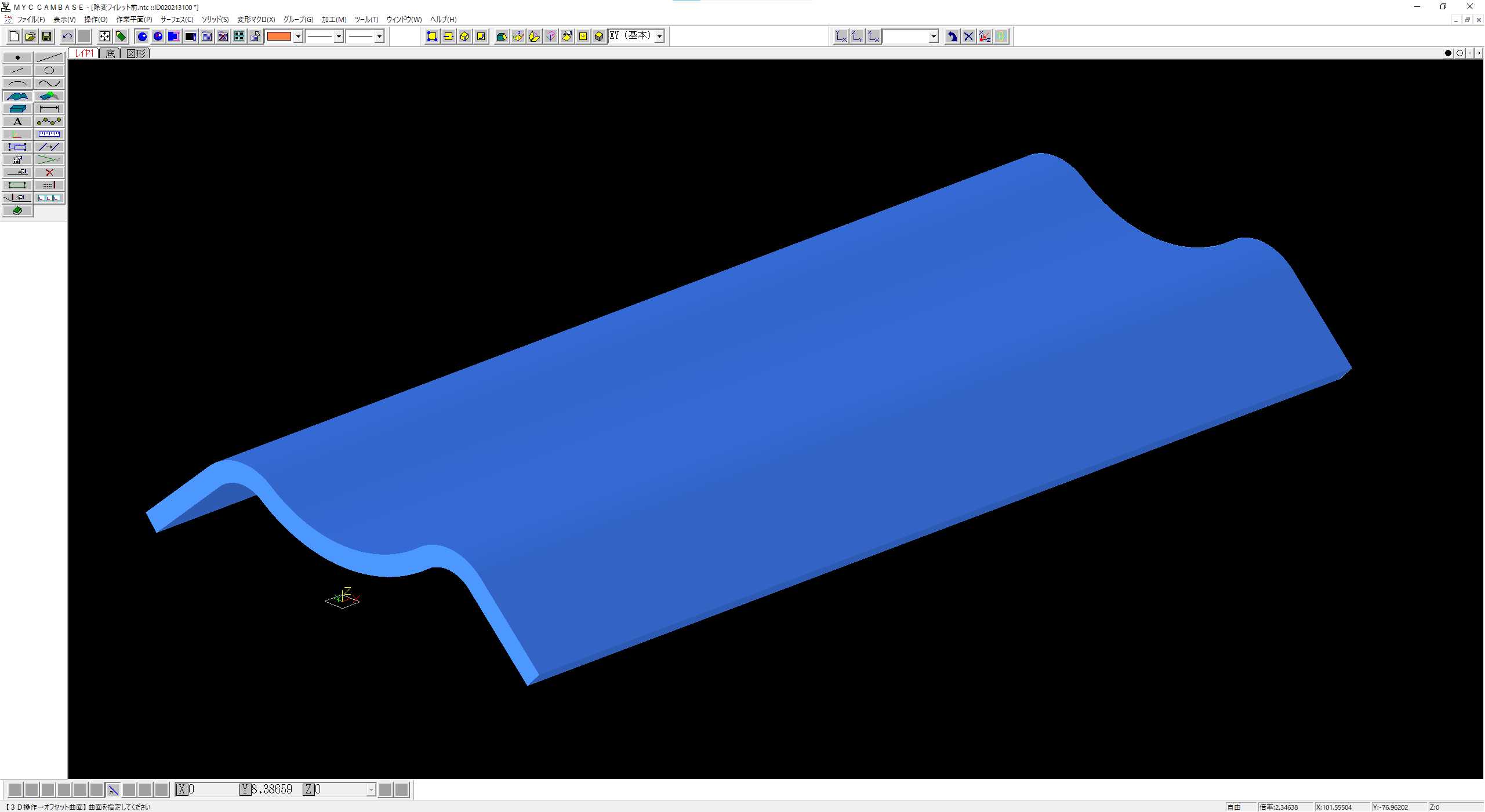

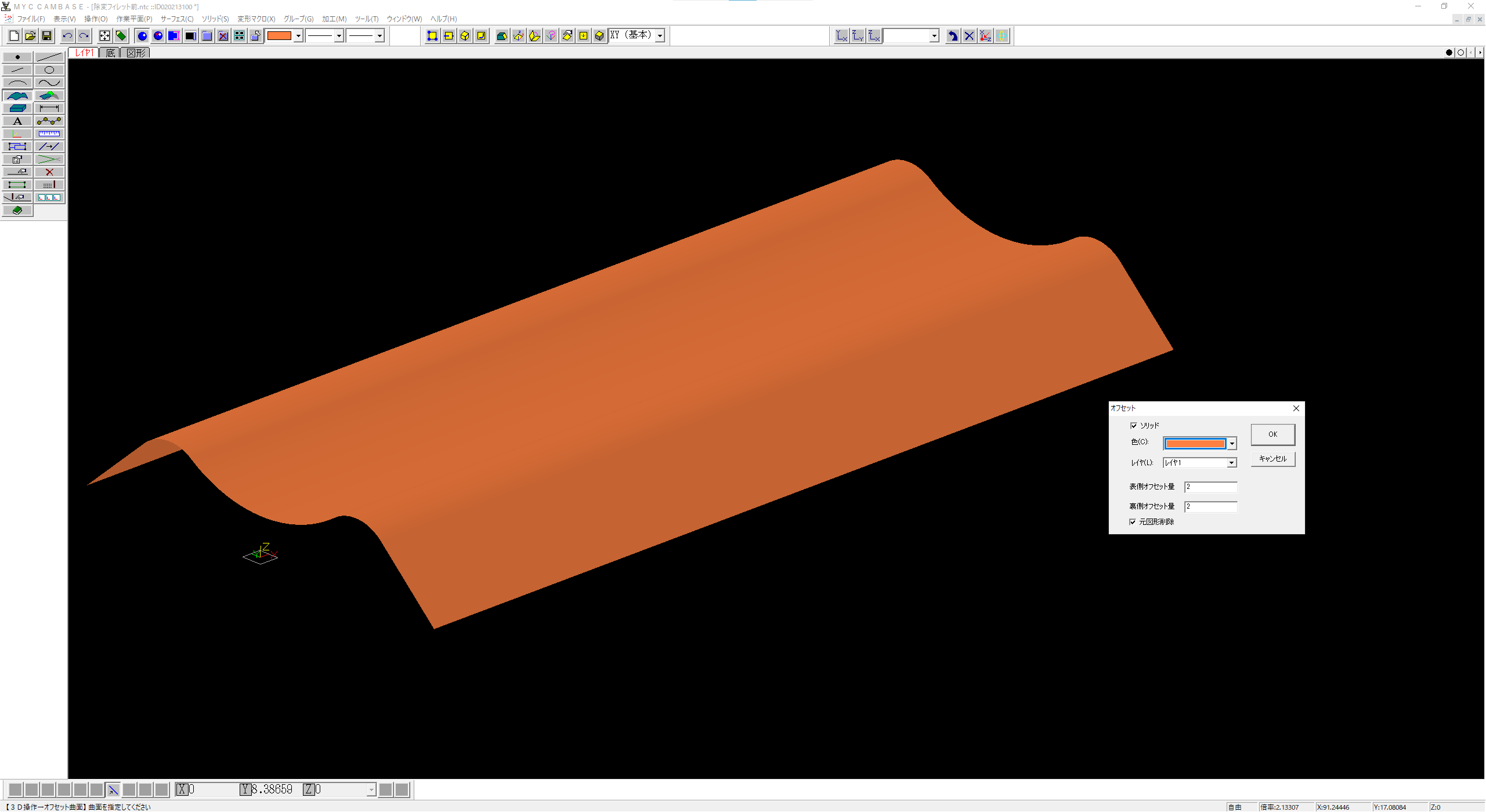

曲面オフセットにソリッド化機能追加
ソリッドのチェックを入れると、表裏のオフセット量入力に切り替わりますのでオフセット量入力後
OKボタンをクリックします。
元図形削除にチェックが入っている場合は、設定した曲面は削除されます。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-6-1024x560.png)
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-7-1024x560.png)

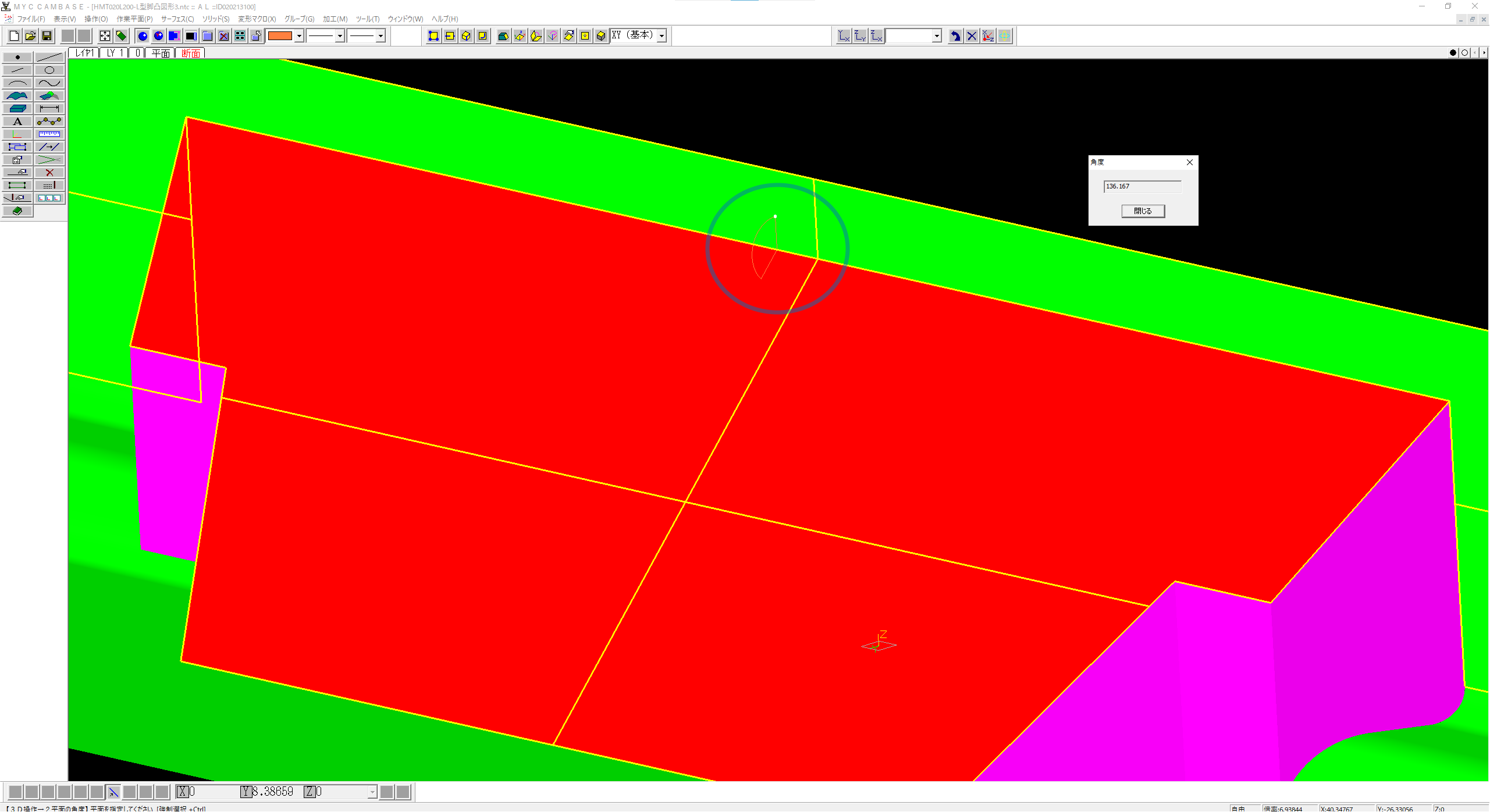

3D計測に2平面の角度計測追加
計測する2つの平面を選択後、角度を表示します。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-8-1024x558.png)

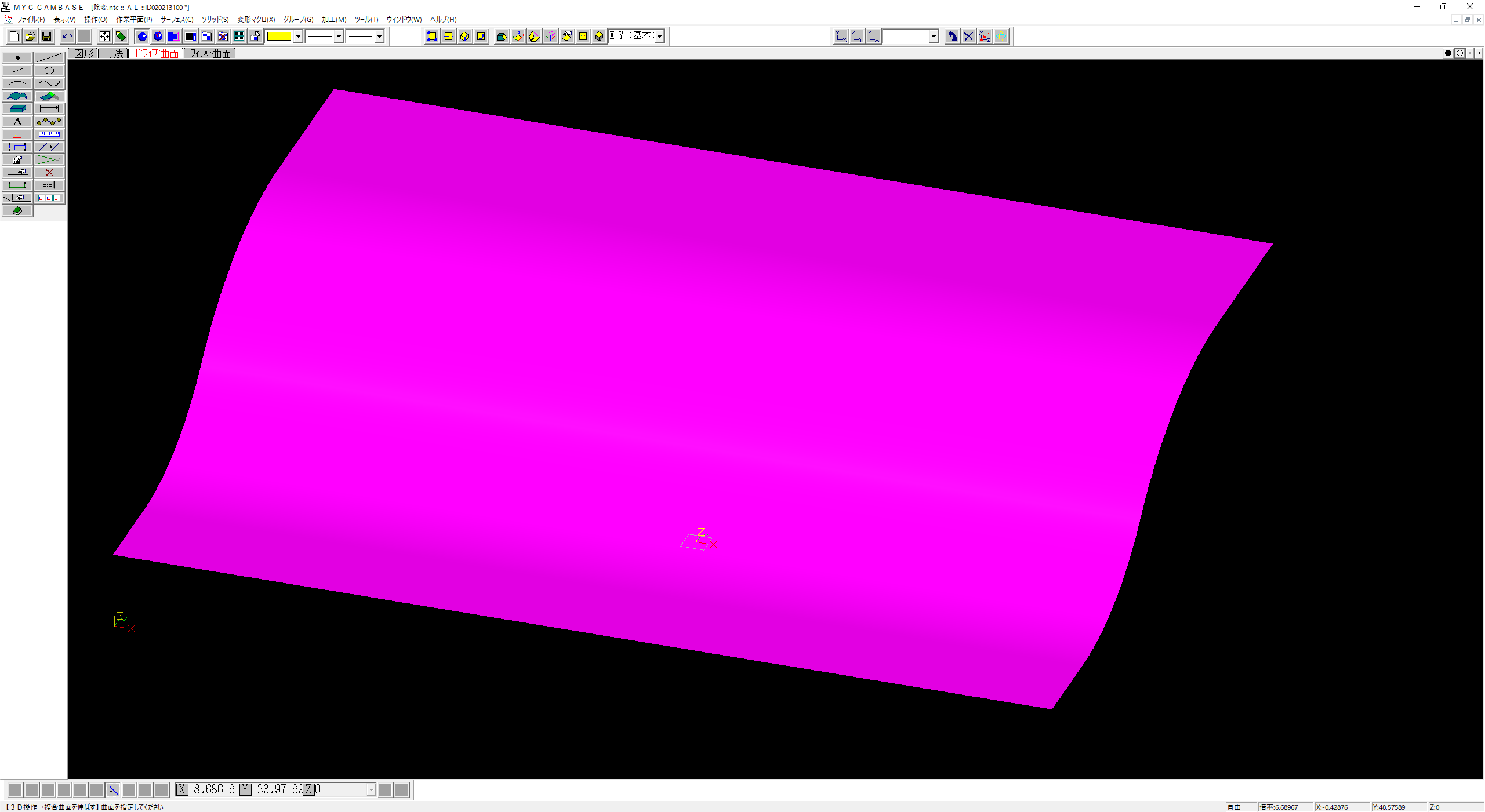

複合曲面の延長にエッジ削除機能追加
トリムされているエッジを削除し曲面を延長します。
㊟削除する対象エッジの前後のエッジが基礎曲面上で交差する必要があります。

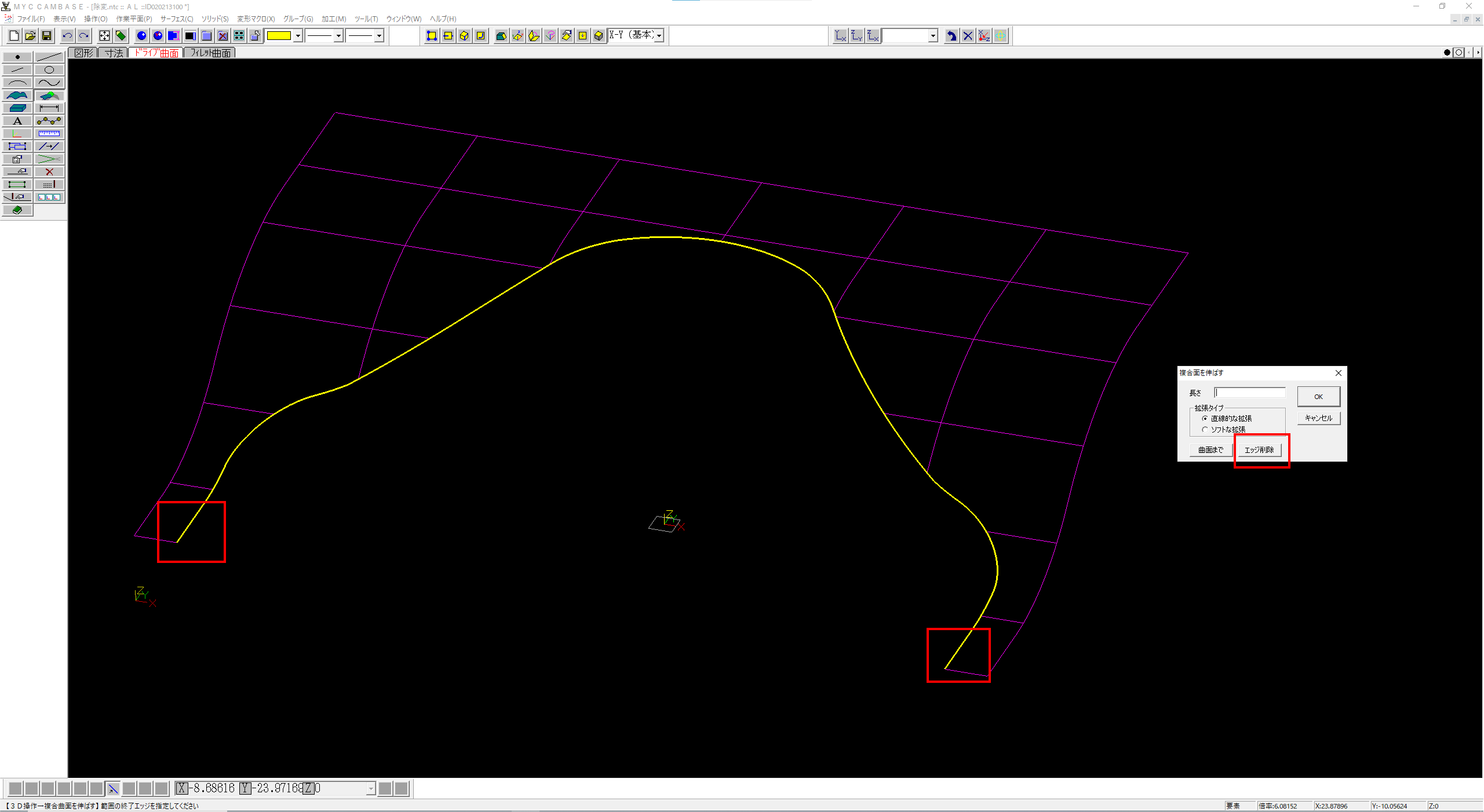

エッジを選択後、エッジ削除ボタンをクリックします。
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-9-1024x561.png)
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-10-1024x560.png)

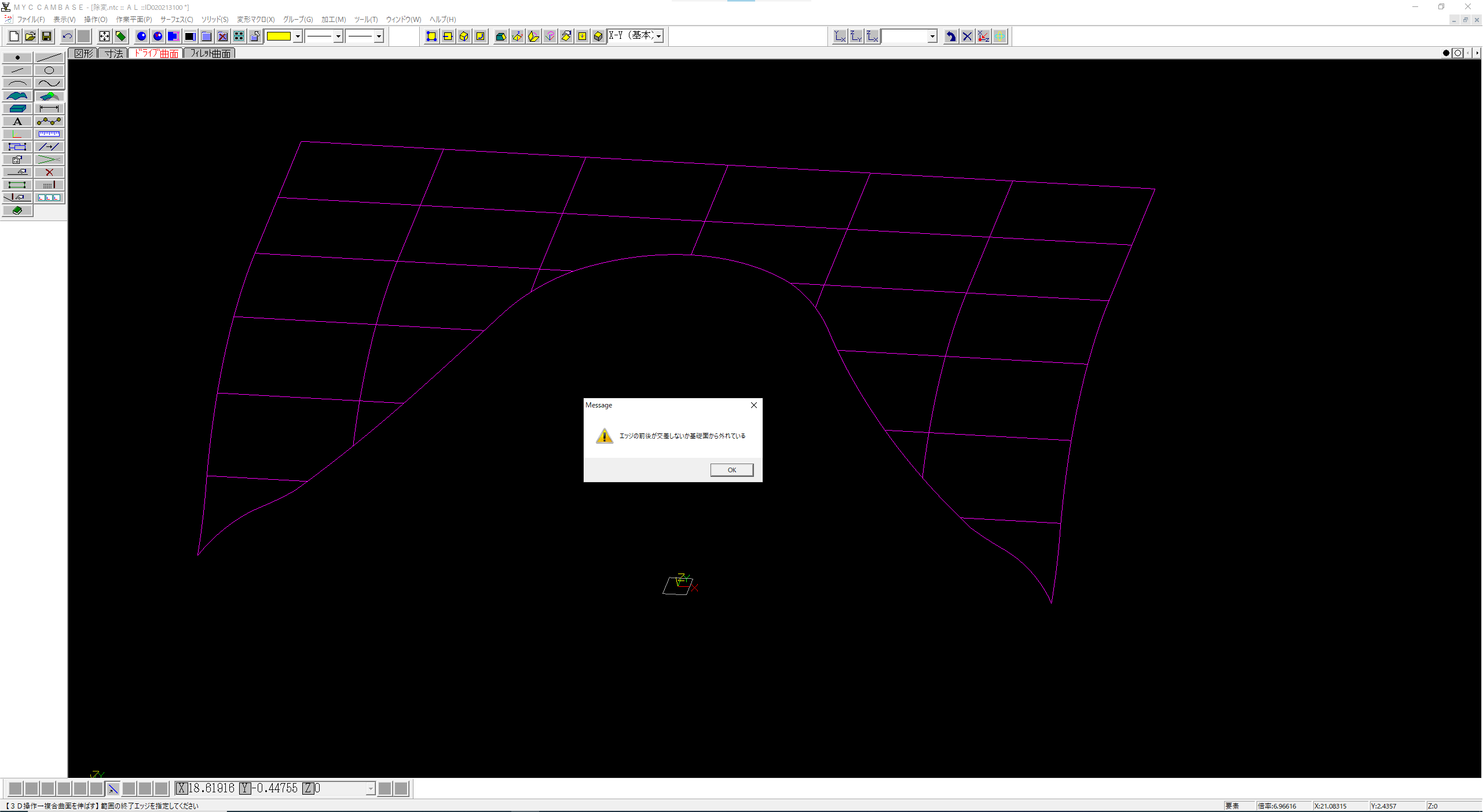

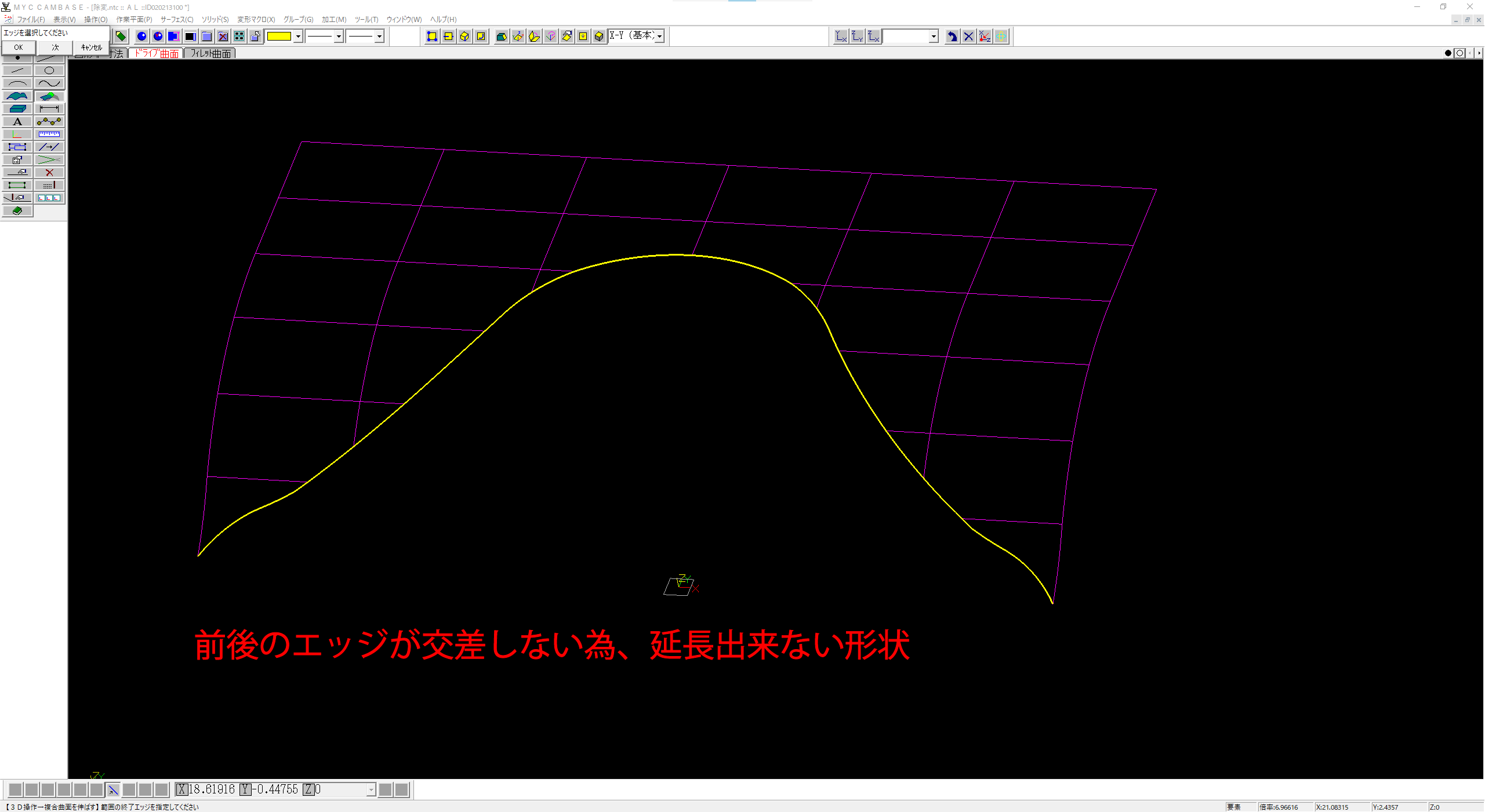

エラーになる形状
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-11-1024x560.png)
![](https://www.myckansai.co.jp/wp-content/uploads/2022/05/v10_8-12-1024x561.png)
DXF入出力色設定
DXF入出力の色番号を*AutoCAD拡張色(256色)に対応しました。
機能有効には設定ファイルが必要ですので、年間保守加入のユーザー様は弊社まで問い合わせをお願いいたします。
*Autodesk は、米国および/またはその他の国々における、Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。
