２DCAM

多彩な2次元加工

輪郭加工

工具径干渉に対応したＮＣ径補正パス

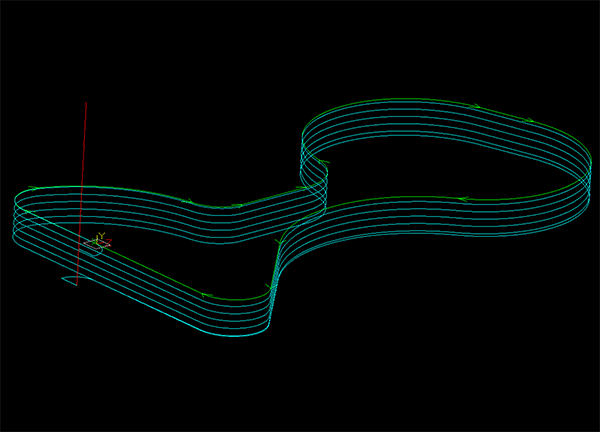

工具のしなりを防止する複数回切削

筋目を残さないように形状全体をヘリカル切削

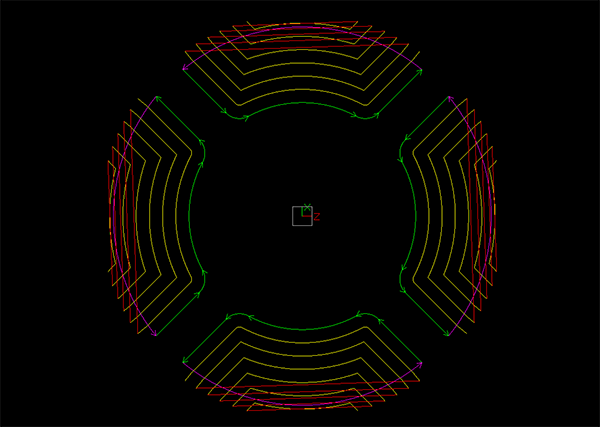

開領域加工

形状と素材グループを指定し開いた領域の加工を行います。

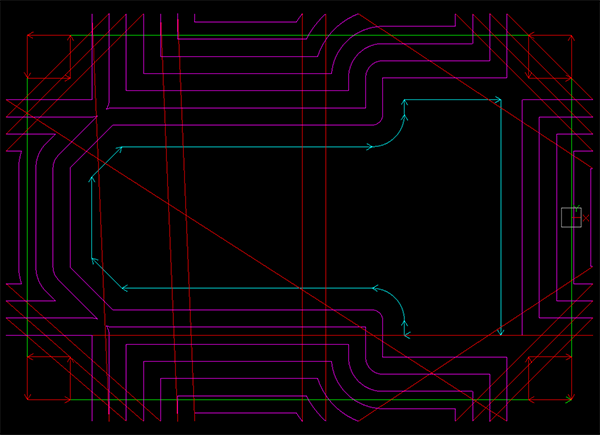

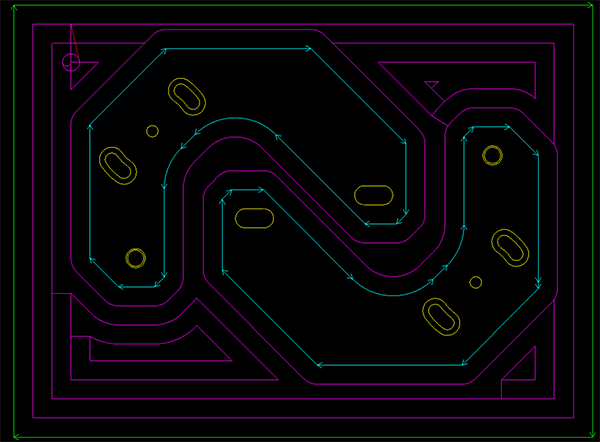

外領域加工

形状を外から追い込む加工、島を壁にして一部開いた領域加工が可能です。

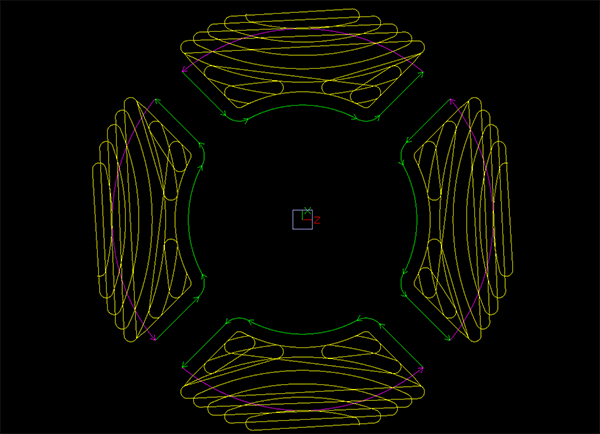

内領域加工

高負荷部分を少なく抑え形状と島を均等に切り込みます。

高負荷部はトロコイド切削が指定可能

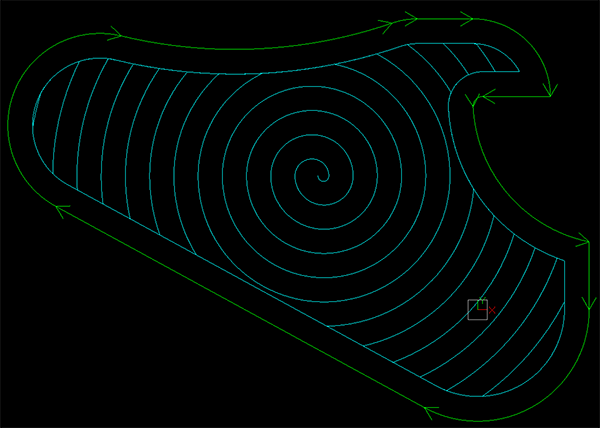

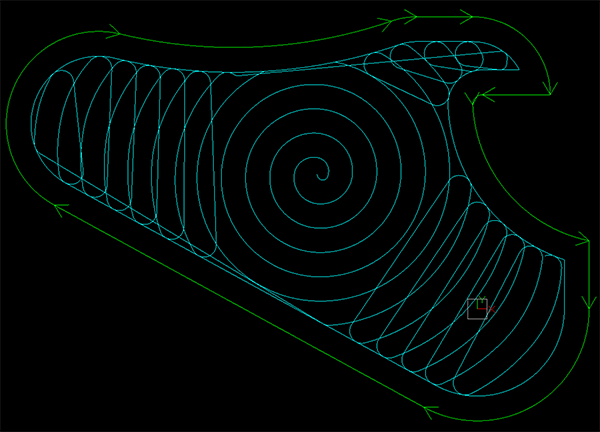

円状領域加工

同心円タイプとトロコイドタイプを選択可能

切削負荷を平均化し工具寿命を延ばします

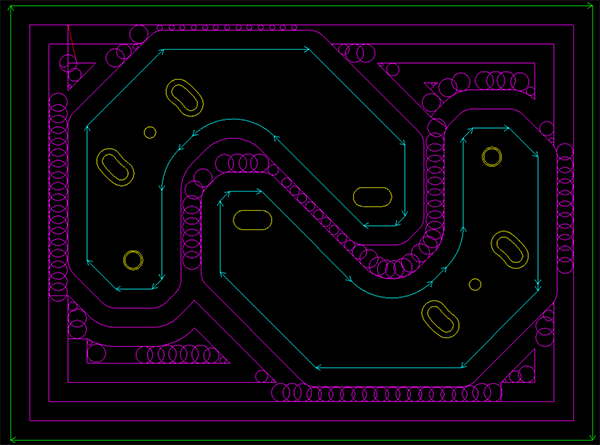

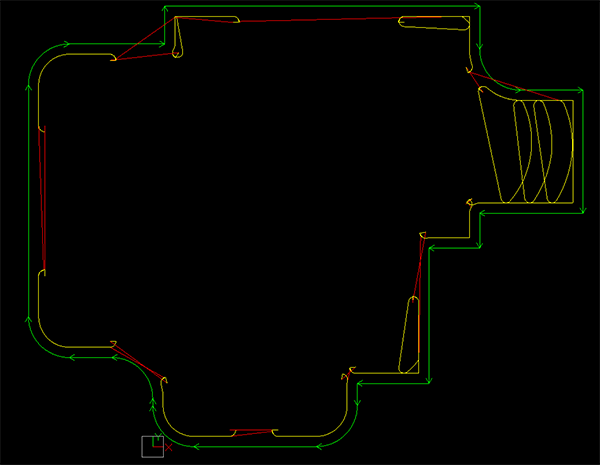

取り残し加工

前加工の工具径を指定し取り残し部分を検出します

オフセットタイプとトロコイドタイプを選択可能

荒加工と仕上げ加工を連動して処理（個別選択可能）

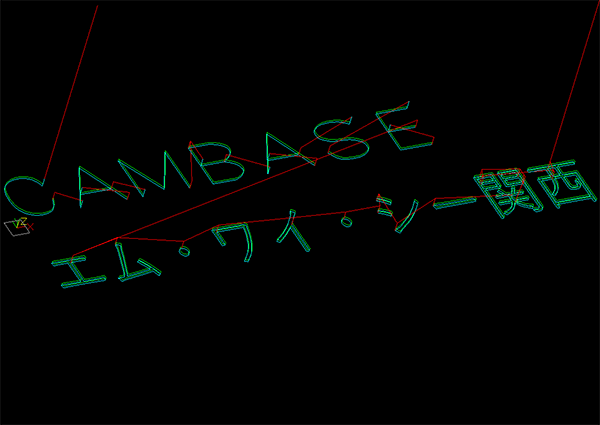

文字加工

オリジナルラインフォントとアウトラインフォントを使用可能

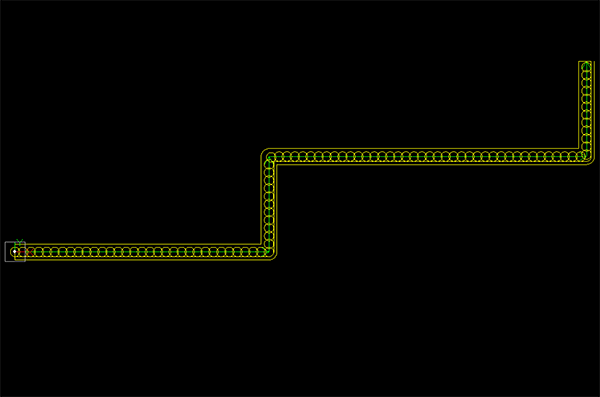

溝加工

溝中心部をトロコイド又はZヘリカル切り込みを使用し切削します

溝幅より工具径が小さい場合は中心部を切削後に両壁部の切削を行います。

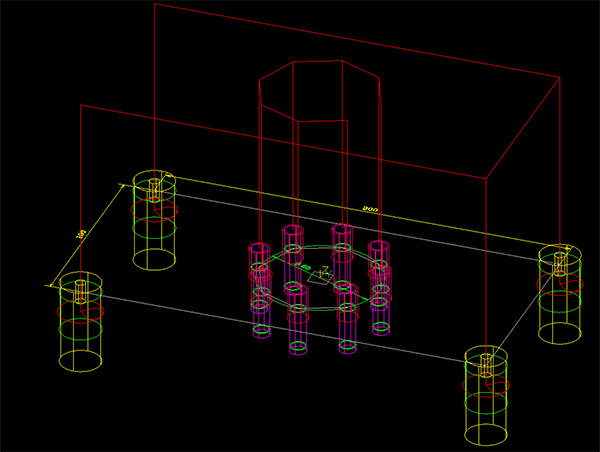

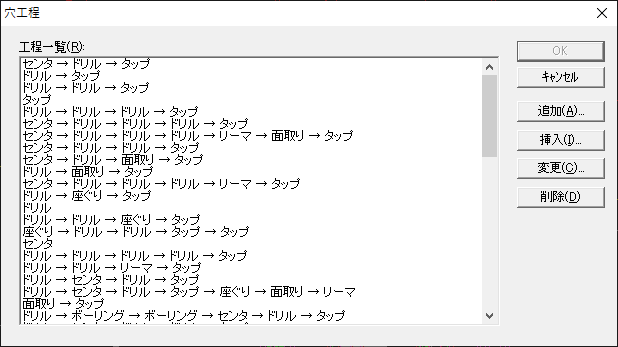

穴加工

ユーザー独自のノウハウを蓄積した工程管理

固定サイクルを使用しないG0G1でカスタマイズした出力が可能

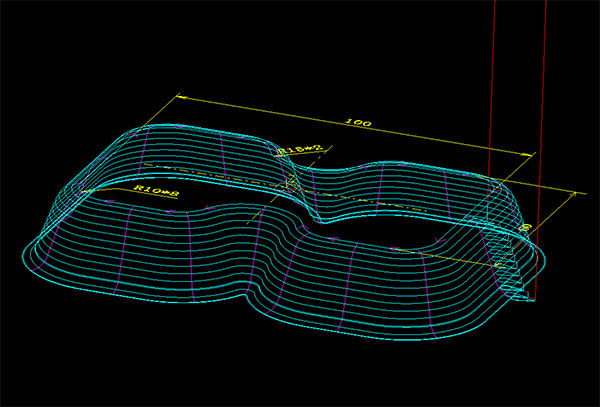

単一テーパー加工

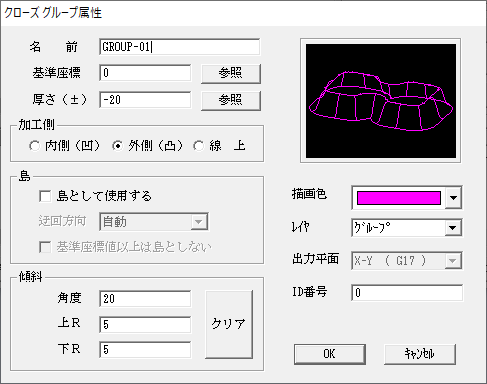

グループの属性に厚さと傾斜角を設定

上下にRも指定可能

グループは輪郭・各種領域加工や島形状としても使用出来ます
