Network DNCシステム Dmode

複数台の工作機械を一元管理。

メモリー送受信及びDNC運転も同時に行えます。

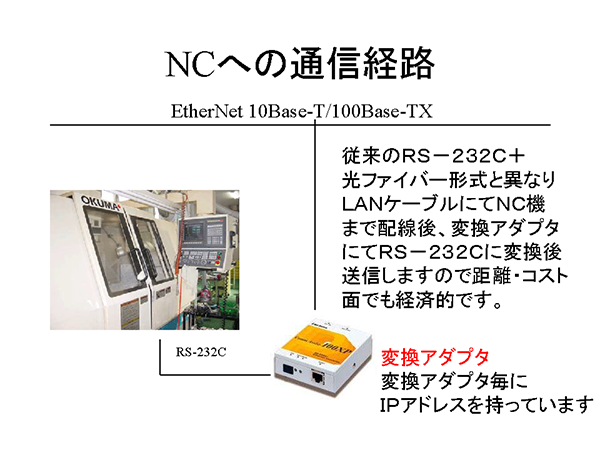

工作機械へはEthernet/RS-232C変換BOXにて送受信。

機能

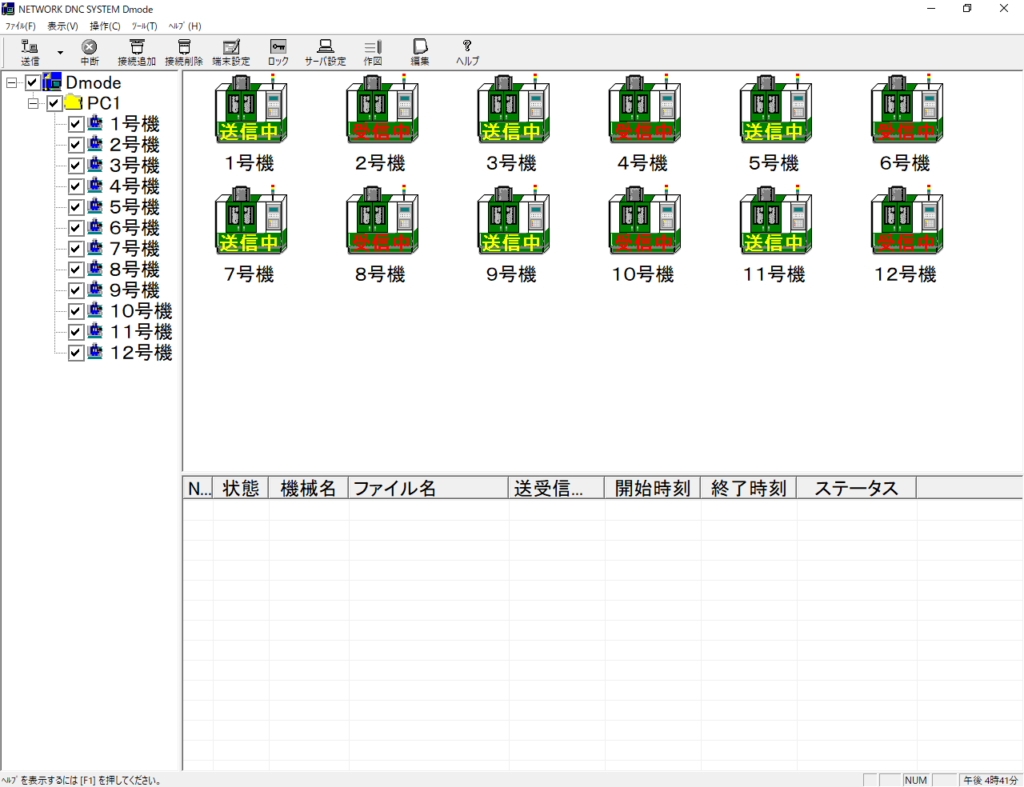

  • 接続先の工作機械との通信状態が一目で確認できます。
  • 工作機械からのパンチアウト時は、Dmodeが自動受信します。
  • 送信はDmodeから又は工作機械側からもDmodeをリモート操作出来ますので
    パソコンまで移動することはありません。
  • DNC運転時、工作機械側で加工途中にリセット動作を行った場合、Dmode側も送信ファイルを
    頭出し状態で送信待機状態になります。(一部の制御機器では動作しない場合もあります)
  • 多彩な送信モード
    • シングルモード 1つのファイルを送信します。(サブプロ展開も可能です)
    • ループモード  1つのファイルを指定回数、繰り返して送信します。
    • 連続送信モード 選択したファイルを続けて送信します。
    • スケジュールモード スケジュールファイルの内容で送信します。
  • パスワードロック機能により、動作中のキーボード・マウスの誤動作を防止出来ます。
  • 作図(NcGT)・編集(GcPad)付き

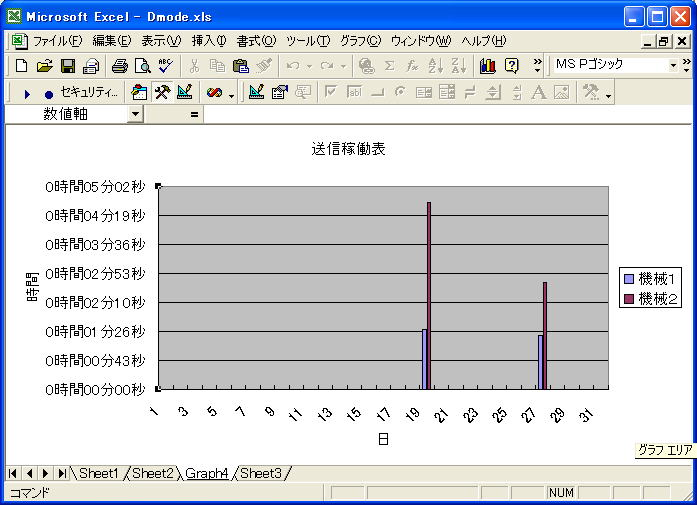

  • DNC送信時Dmodeの送信記録から、送信稼働表の自動作成機能を使用すれば機械の稼働状態が分かります。
    (この機能はMicrosoft Excelが別途必要になります)

基本仕様

転送コードISO・EIA・ASCII
ストップビット1,2
転送速度1200,2400,4800,9600,19200,38400
制御方法DCコード(プロトコルB)、プロトコルA、RTS/CTS
改行コードLF,CRLF,LFCR,LF,CR,LFCRCR
TVチェックなし、奇数、偶数
